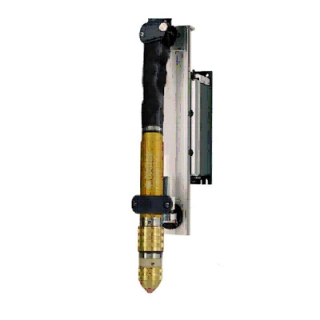

Устройство контроля высоты горелки M 4000 BAS

Устройство контроля высоты горелки M 4000 BAS } Устройство контроля высоты горелки M 4000 BAS } Устройство контроля высоты горелки M 4000 BAS }

Артикул .11.824.609 / .11.824.609.1

Устройство контроля  высоты горелки M 4000 BAS легко использовать во всех типах плазменной резки. Оно (устройство контроля высоты горелки) обеспечивает твёрдое выдерживание дугового промежутка, точную механику, и все основные функции для поддержания постоянного зазора между торцом горелки и заготовкой, обеспечивая выдающееся  и постоянное качество реза.

Производитель: Kjellberg
  • Описание и характеристики

Величину дугового промежутка (дугового зазора) предпочтительно задавать в мм, но контроль происходит посредством обратной связи по напряжению на дуге, которое измеряется и обрабатывается в цифровом виде для каждого отдельного прохода (процесса резки). Именно так обеспечивается точность поддержания дугового зазора, независимо от величины износа электрода (катода)

  • Для любого источника плазмы серий SmartFocus, HiFocus, FineFocus, PA-S, CutFire
  • Установка или модернизация любой координатной направляющей системы для улучшения постов резки
  • Подъём до 220 мм соответственно 350 мм, рабочая нагрузка - до 12 кг.

Преимущества:

  • Простая адаптация ко всем координатным (направляющим) системам
  • Сенсорное определение начальной позиции над поверхностью заготовки или (опционально) электрическое определение текущей позиции посредством контактного сенсора
  • Высоты поджига, прожига ("прокалывания") и резки можно задавать как в миллиметрах, так и в дюймах

("режим дугового зазора") или шагового задания напряжения (режим напряжения на дуге)

  • Лёгкое и интуитивно понятное управление, благодаря визуальному отображению параметра
  • отображение состояния на LED-индикаторе
  • отображение напряжения резки во время операции
  • Обнаружение зарубок и скругления углов
  • Дополнительный контроль дугового зазора защищает движущиеся части от горячего шлака
  • "Обрезка лома" : возможен ручной запуск резки без короткого замыкания горелки ( горелка вручную устанавливается на необходимую высоту поджога )
  • Отключение подачи газа после опускания плазменной горелки экономит время

в паре с источниками плазмы HiFocus и SmartFocus

  • Разработан для плазменной резки под слоем воды: мгновенное выключение подачи газа при опускании горелки
  • Зажим горелки с защитой от вертикального удара
  • Изолированные входы напряжения с автоматическим распознанием полярности и диапазонами 0...10 В или 0...300 В
  • Выходной сигнал координатных перемещений (XY) подстраивается под: мгновенно - с главной дугой, при завершении прорезания, при достижении заданного значения дугового зазора

Подстройка параметров:

  • Высота поджига в миллиметрах или дюймах
  • Время прорезания в секундах
  • Высота прорезания в мм или дюймах
  • Значение дугового зазора в миллиметрах или дюймах
  • Временная задержка управления, секунды
  • Динамические параметры
  • Функция "зарубки", подстройка в %, при 100% - отключение
  • Положения отвода (с шагом 25 мм)
  • Коды ошибок
  • Функция ручного подъёма горелки, также управляемое с CNC

Управляющие сигналы от источника плазмы к M 4000

  • Напряжение на дуге: 0... 10 В или 0 ... 300 В
  • ГОРЕЛКА ВКЛ (Запуск плазменной резки)
  • ГЛАВНАЯ ДУГА ВКЛ (Говтовность плазменной установки)

Управляющие сигналы от CNC к M 4000

  • Ручное управление вверх/вниз
  • Поиск начальной позиции
  • Можно двигаться дальше
  • Угол
  • Ошибка
  • Столкновение



Технические параметры M 4000 BAS (Linear Drive and Operator Interface)
 № артикула .11.824.609 .11.824.609.1
 Максимальный подъём  220 мм 350 мм
Максимальная скорость подъёма 80 мм/сек (4,8 м/мин)
Рабочая нагрузка 12 кг
Зажимы для горелок диаметром 30 - 58 мм
 Защита горелки от соударений Минимальный угол 17° во всех направлениях; настройка отражающей силы; обнаружение вертикального соударения с автоматическим отводом
Рабочее напряжение 230В переменного тока
Входы управляющих сигналов 24В  постоянного тока
Изолированный вход для напряжения на дуге 0... -300 В постоянного тока или 0...10В постоянного тока, автоматическое переключение, отображение полярности, масштабирование входа 10 В с подстройкой
Вес 2.4 кг - установка оператора + 9 кг - линейный двигатель
Размеры линейного двигателя
без держателя горелки)
В х Ш х Д,
270 х 128 х 125 мм
В х Ш х Д,
400 х 128 х 125 мм
 Размеры установки оператора В х Ш х Д, 122 х 111 х 260 мм
