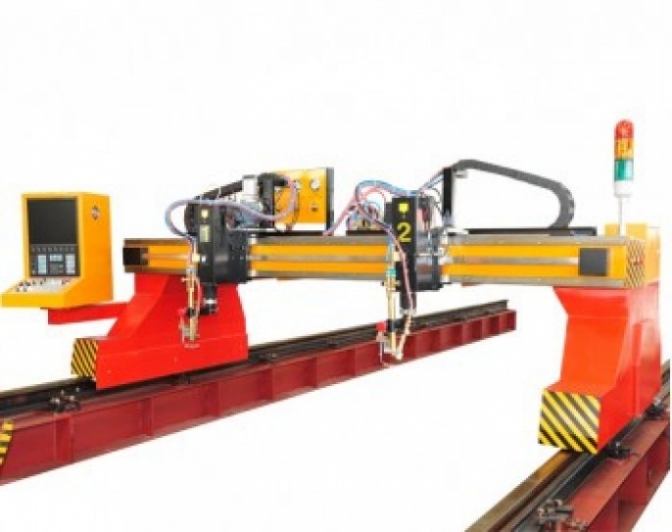

Машины термической резки серии CNCSG
Название продукции: CNCSG 3000 / 4000 / 5000 / 6000
Машины серии CNCSG - серия машин для тяжелого и крупносерийного машиностроения
Технические характеристики:
| Вид реза | Газ |
| Вид металла | Углеродистая сталь |
| Скорость газового реза | 50-750мм мин |
| Вид зажигания | Авто-Зажигание |
| Вертикальный ход резака | 200мм |
| Скорость плазменного реза | 50-3800мм мин |
| Поверхностный эффект резания | Без окалины |
| Скорость холостого хода | 0-12000мм мин |
| Цвет машины | Стандартный желтый-красный или по требованию заказа |
Основные компоненты:
| Компоненты | Описание |
|---|---|
| Эффективный диапазон резки | 3200мм*12000мм |
| Габариты машины | 4000мм*14000мм |
| Габариты упаковк | 5000мм*2100мм*1800мм |
| Вес с упаковкой | 4 тонны |
| Диапазон толщины для резки газом | 5-120мм |
| Газовый резак | TAYOR(GENTEC, USA) / 1шт |
| Каретка резака(с регулятором зазора ёмкостный тип | TAYOR / 1шт |
| Толщина резки с пробивкой отверстия | 32мм (углеродистая сталь) |
| Макс. толщина металла при резки с края | 64мм (углеродистая сталь) |
| Плазменный источник | HPR260XD HYPERTHERM USA |
| Система защиты плазмотрона от столкновений | Есть |
| Направляющий(рельс) | TAYOR 38кг |
| Вид привода | Двусторонний привод |
| Двигать и привод | Panasonic Асинхронный серводвигатель / 3шт |
| Редуктор | SEW, Германия / 3шт |
| Горизонтальный рельсовый путь | TAYOR / 4м |
| Суппорт(1) | Газовый / 1шт |
| Суппорт(2) | Плазменный / 1шт |
| PLC | TAIWAN / 1шт |
| Программное обеспечение | FASTCAM, Австралия (на русском языке) / 1шт |
| Система ЧПУ | EDGE Pro (на русском языке) / 1шт |
| Способ подачи трубопровода | Гусеница / 1 комплект |
| Гибкий кабель канал | Навес внизу / 1 комплект |
| Чертеж для рабочего стола резки | TAYOR / 1 комплект |
