Машина для трубной резки серии CNCXG

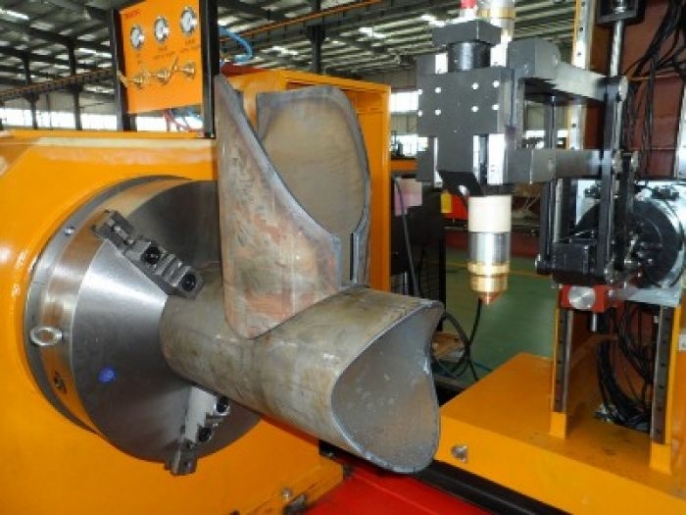

Машина термической резки для труб с ЧПУ CNCXG 300 / 630 / 800 / 1000 / 1200 / 1400 / 1600
Машины серии CNCXG - серия машин для резки труб диаметром до 1600 мм
Основные параметры реза:
| Максимальная грузоподъемность | 5000кг |
| Тип металла трубы | Углеродистая сталь, нержавейка, сплав, медь |
| Угол скоса плазмой | ±45° |
| Скорость резки плазмой | 50-3800мм/мин |
| Х-ось максимальный холостой оборот | 0-10000мм/мин |
| Вращение трубы | 360 градусов (ось Х) |
| Перемещение вдоль трубы | 12000мм (ось Y) |
| Наклон резака вдоль трубы | 90 градусов -45 ± 45 (ось Z) |
| Перемещение резака | вверх/вниз 400-500мм (ось U) |
| Наклон резака поперек трубы | 120 градусов -45 ± 45 (ось V) |
| Точность продольного хода | ≤0.2 мм на 1000мм |
| Точность угла поворота | ≤1° на 180° |
| Поверхностный эффект реза | Чисто, без окалин |
Основные компоненты:
Механические части |
|
| Специальный патрон | 1 комплект |
| Регулируемый кронштейн трубы | 2 комплекта |
| Плазма-режущая система | 1 комплект |
| Газовый резак | 1 комплект |
Электронные части |
|
| ЧПУ | 1 комплект PPC-L 12 (Advantech) |
| Электродвигатель привода | Panasonic |
| Система привода электродвигателя | Panasonic |
| Программируемый Контролёр движения | Программируемый контролёр Multi-Axisп |
| Приводные редукторы | SEW Германия |
Компоненты ЧПУ |
|
| CPU | Intel Pentium III (1000 Hz) |
| Сенсорный дисплей | 10-дюймовый цветной сенсорный экран |
| Объём памяти и память для изображений | 128М / 4MVGA card |
| Резервные данные | Гибкий или жесткий диск |
| Жесткий диск | 20 Гб |
| Операционная система | Windows |
| Сетевая карта | 100М |
| Контролёр мотора Оси | PMAC-карта движения |
